Sin embargo, quien popularizó este término, unos años más tarde, para la representación digital de procesos de construcción, con el objetivo de intercambiar información en formato digital fue Jerry Laiserin. No obstante, hay quien defiende que la primera persona en emplear el acrónimo de modelado de información de construcción” fue PhilBernstein. No hay por tanto, un único creador del término BIM y aunque muchos nombran a Jerry Laiserin como el padre del BIM, él mismo reflejó en su manual BIM que si alguien tuviera que merecer dicho nombre debería ser Charles M. Eastman. Durante las década de 1970 y principios de 1980 se realizaron trabajos de investigación y desarrollo sobre  esta tecnología. Durante la década de 1980 se designó esta metodología como “Builging Product Models” (La construcción de modelos de producto) en EE.UU, y como “Product Information Models “(Modelos de Información de Producto) en Europa, términos que acabaron fusionándose y derivando en  “Building Information Model”. A pesar de que  el concepto BIM nació en la década de los 70, el origen del software ocurrió unos años antes, pues en 1961 el Doctor Patrick J. Hanratty, considerado como el padre del CAD, ayudó a desarrollar DAC, uno de los primeros gráficos de diseño asistido por ordenador de sistemas.

A mediados de los años 80, Autodesk lanzó por primera vez al mercado AutoCAD que supuso una revolución en cuanto a la modalidad de trabajo de arquitectos, ingenieros y constructores. Se pasó del lápiz y papel al lápiz virtual y papel digital, ofreciendo mayor rapidez y más  eficiencia. Pero fue la empresa húngara Graphisoft la primera en aplicar en concepto BIM bajo el nombre Virtual Building (Edificio virtual) desde 1987 en su programa ArchiCAD, el cual es reconocido como el primer software de CAD para computadora personal capaz de crear tanto dibujos en 2D como en 3D. Autodesk por su parte, empezó a utilizar el concepto BIM en su tecnología años más tarde, en 2002 con la compra de la empresa  Revit Technology Corporation. Hoy en día son muchas las compañías que ofrecen estas tecnologías entre las que destaca. Autodesk (revit), graphisoft (ArchiCAD), nemetschek (Allplan), tekla y bentley system.

1.1.3 BIM en el mundo: situaciones actuales y normativas: BIM a nivel internacional: Los países que lideran el desarrollo de la metodología BIM a nivel mundial son estados unidos. Finlandia y también Canadá, Australia, China o Singapur. En Estados Unidos, BIM es requerido en todos los proyectos del gobierno desde 2007 El Institute for BIM de Canadá lidera y facilita el uso coordinado de BIM en lo referente a diseño, construcción y gestión dentro del ámbito canadiense. La Irán Building Information modeling association (IBIMA) comparte los recursos y conocimientos con la industria, para colaborar en los procesos de toma de decisiones. China con el apoyo del gobierno siendo incluido en el 12º Plan quincenal e impartiendo la metodología en las universidades. Hay que tener en cuenta también que el sector de la construcción cuenta con mucho movimiento y capacidad de inversión actualmente lo que ayuda a su implementación. El Servicio de Contratación Pública de Corea del Sur también asume el objetivo de usar BIM en todos los proyectos públicos, y en todos los proyectos de más de 50 millones de dólares para el 2016. En Singapur el gobierno también apoya estas metodologías. En 2008 lideró una plataforma para poder realizar las entregas de proyectos realizados con la tecnología BIM de electrónica. Y además exige entregar todos los proyectos del sector público en BIM a partir de 2015.

Bim a nivel europeo: Dentro de Europa hay grandes diferencias en cuanto a la implantación del BIM. Por una parte están los países escandinavos entre los que destaca Finlandia donde el uso de BIM es una realidad desde que en 2007 se exigiera archivos IFC a cualquier profesional que realice y entregue proyectos de ejecución. Noruega y Suecia y también tienen un gran nivel de desarrollo implementando BIM desde la universidad. La Dirección de Obras Públicas y de la Propiedad del Gobierno Noruego (Statsbygg) exige su uso en todos sus edificios. En Holanda, desde 2011 los proyectos para el Rijksgebouwendienst deben emplear BIM En Dinamarca los proyectos públicos de más de 1M $ deben emplear modelos BIM. En el área del centro y este de Europa está empezando a implantarse de una manera activa

En países como Alemania, Reino Unido o Francia. Sin embargo en el sur de Europa su implantación va por detrás del resto, siendo solamente por iniciativa privada. No obstante, esto podría cambiar a partir del año que viene con la adopción de la Directiva, cuyo nombre oficial es la Directiva sobre contratación pública de la Unión Europea (EUPPD) que se está desarrollando desde 2014 y por la cual “all the 28 European Member States may encourage, specify or mandate the use of BIM for publicly funded construction and building projects in the European Union by 2016” que podríamos traducir como que los 28 Estados miembros de la UE pueden fomentar, especificar o exigir el uso de BIM para proyectos de construcción y proyectos de construcción financiados con fondos públicos en la Unión Europea para el año 2016.”

¿qué Es Revit?

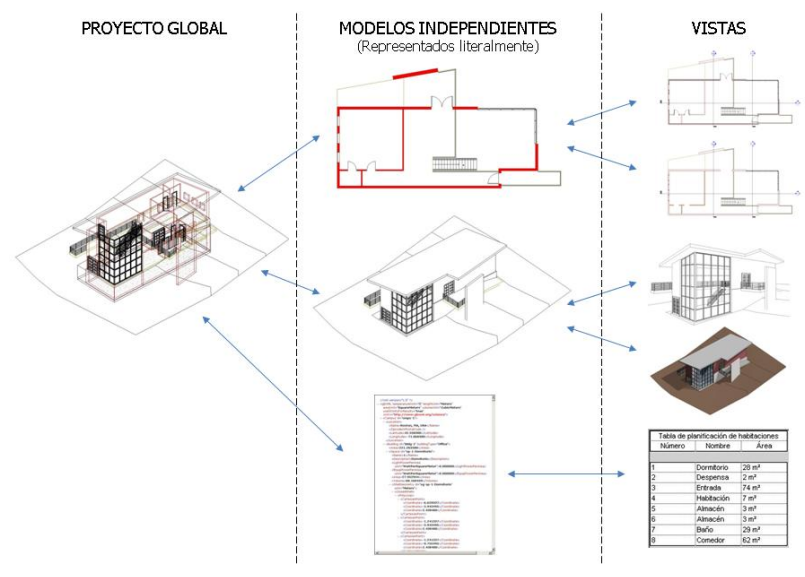

Autodesk revit es un software para el modelado de información de construcción, permite al usuario diseñar con elementos de dibujo paramétricos y obtener de forma inmediata documentación sobre el diseño así como diferentes tablas de planificación. Revit permite construir una "maqueta" virtual con todos los elementos necesarios para la ejecución real de una construcción. Paramétrico un objeto o elemento parametrizado es todo aquel que está compuesto por dos partes bien diferenciadas, una responsable de su visión o representación gráfica y otra con información necesaria para la perfecta definición de la entidad.

1.2. El Índice De Madurez Del Bim: La Capacidad BIM es la aptitud básica para realizar una tarea o prestar un servicio / producto BIM. Las etapas de capacidad BIM (o etapas BIM) definen los requisitos BIM mínimos  los principales hitos que un equipo o una organización deben alcanzar durante la implementación de las tecnologías y los conceptos BIM. Es importante contar con un patrón de medida para establecer la capacidad BIM, porque permite una evaluación rápida aunque ajustada de la aptitud de una organización para prestar servicios BIM. Por ejemplo, usando la capacidad como una métrica, podemos afirmar con seguridad que una organización en la etapa 3 es capaz de prestar más servicios BIM a un cliente o a un socio de proyecto que una organización en la etapa 1 o en la 2.

1.3. Fases para la elaboración de un proyecto bim con revit

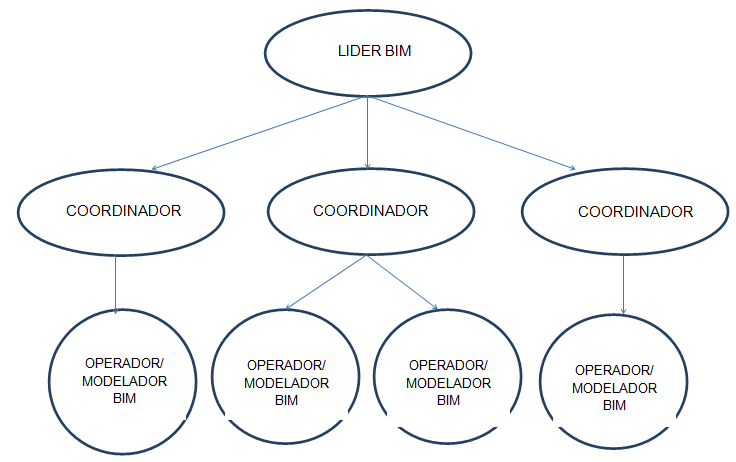

Fase 1º: Creación del grupo de trabajo



Lo idílico sería que para cada disciplina  hubiera un coordinador bim, si un estudio realiza varias disciplinas del mismo proyecto lo normal es que sólo exista un coordinador.

Fase 2º: Creación del bep

El BEP ( ó con sus siglas en español PEB (plan de ejecución BIM), es el documento más importante de un proyecto BIM. Tiene que ser un documento transversal a todas las fases de un proyecto (prediseño diseño licitación construcción explotación rehabilitación  demolición), lo que implica que tiene que dirigirlo alguien transversal a todas estas fases y que debiera ser la propiedad. No existe un BEP de libro que sirva para todo el mundo, es un documento que tiene que estar adaptado a cada propietario, ya que aunque todos tendrán necesidades parecidas, cada uno tendrá sus peculiaridades.

• Guía de Singapur
• Universidad de Pennsylvania
• Universidad de Florida
• Universidad de Florida del Sur (USF)
• Guía de Hong Kong

El uso que se le da actualmente al BEP es de tipo Normativa, o Guía para una obra, donde hay que ir rellenando cuadros o marcando la línea a seguir para construir el modelo.

Fase 3º: Inicio Del Proyecto: en un primer lugar la fase de diseño puede realizarse con cualquier software de diseño, el propio revit o en una servilleta de papel

Si se utiliza Revit puede usarse el modelador de masas para crear el volumen general o la envolvente exterior.

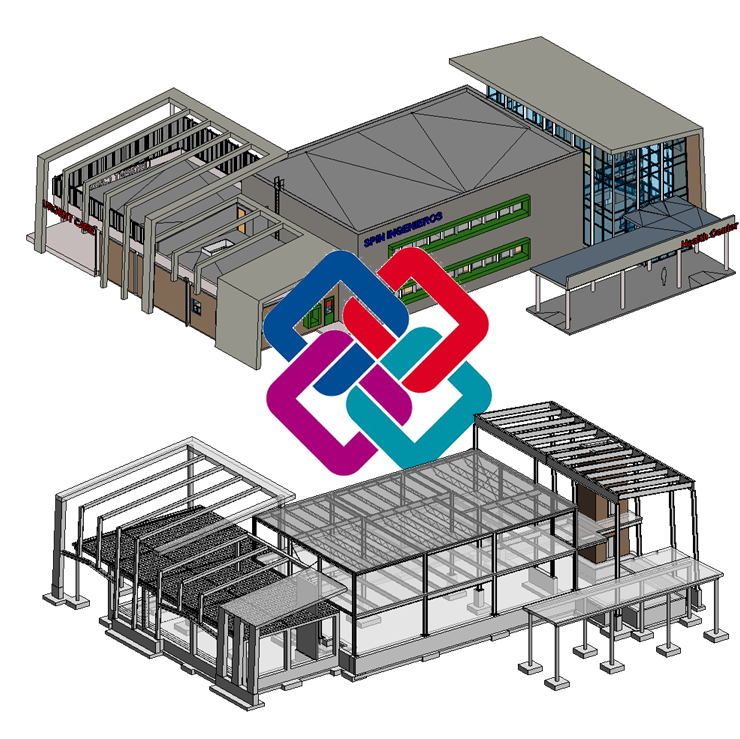

Fase 4º: Creación Del Modelo Arquitectónico Y Estructural

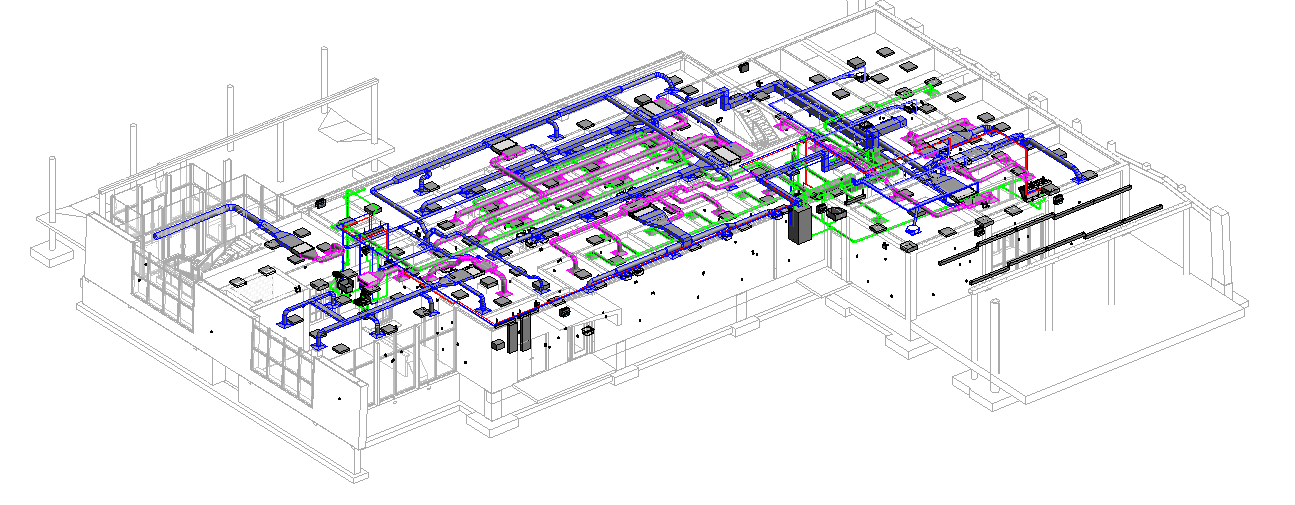

Fase 5º: Comprobación y chequeo de interferencias: Cálculo y diseño del modelo de instalaciones disciplinas coordinadas

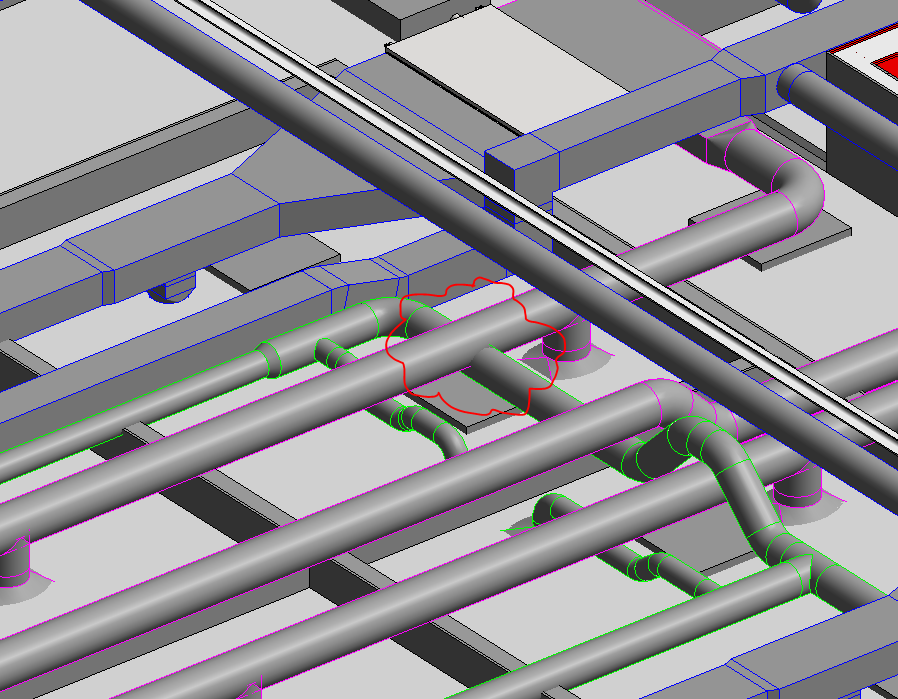

Fase 6º: Comprobación Y Chequeo De Interferencias

Fase 7º: Fases y tiempos de obra (4d)

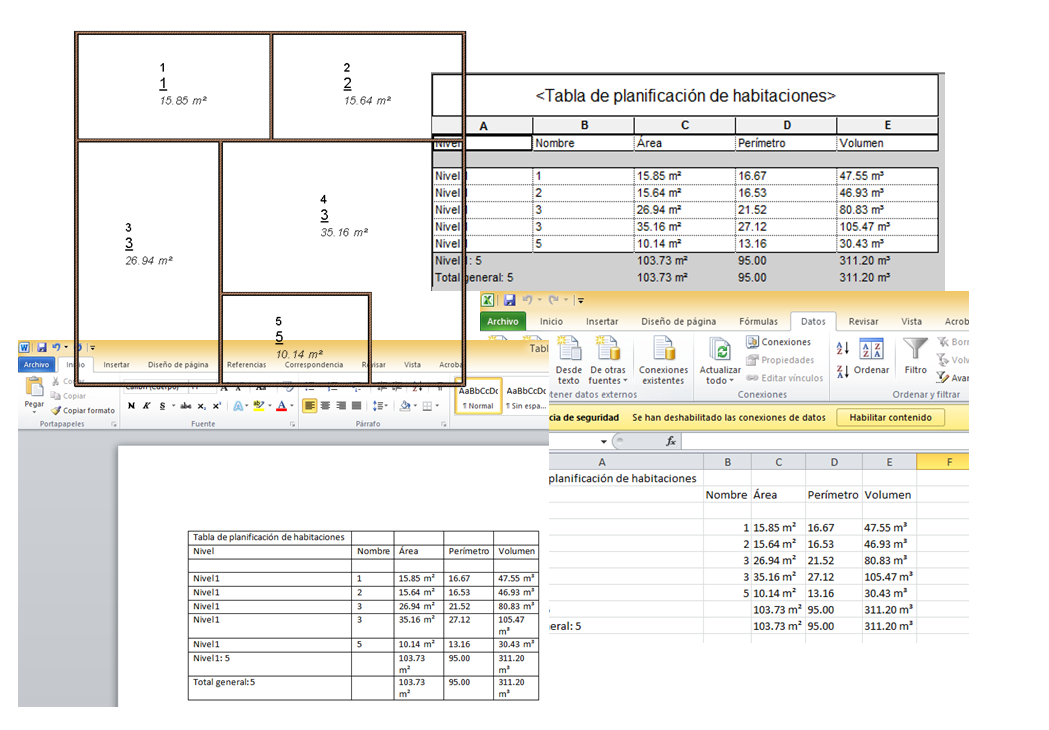

Fase 8º: Obtención de mediciones y valoraciones

Fase 9º: Creación de memorias escritas a partir de la información vinculada del modelo

Fase 10º: Ejecución del proyecto en obra

Fase 11º: Uso del modelo bim para futuro mantenimiento del edificio y comopPosible libro del edificio
